Tips Mengelas

Mengelas  – pengelasan menggunakan las listrik

1. menentukan kuat arus yang digunakan.
arus yang digunakan dalam pengelasan harusnya tepat, karena akan mempengaruhi hasil pengelasan. dalam menentukan kuat arus harus memperhatikan bebrapa hal penting, diantaranya :

• diametr elektroda
• tebal bahan yang dilas
• jenis elektroda yang digunakan
• posisi pengelasan
•  polaritas (sifat) pengutuban

cara mengatur arus dengan cara memutar handel pada mesin las. besarnya arus yang dipilih dapat dibaca pada skala arus yang terdapat pada pesawat las.
-pengaruh besar arus terlalu besar, maka elektroda akan mencair terlalu cepat, akibatnya :
permukaan las akan lebih besar
penembusan yang dalam
akan terjadi under cut
pengaruh besar arus terlalu kecil, maka akan menyebabkan busur listrik sukar untuk menyala, sehingga busur listrik yang terjadi tidak stabil. panas yang terjadi tidak cukup untuk melelehkan elektroda dan bahan dasar, akibatya :
rigi-rigi lasnya kecil dan tidak rata
penembusannya dangkal

cara menyalakan busur

untuk menyalakan busur harus liat dulu jenis pesawat las yang digunakan.

A. pesawat las AC

dengan cara menggoreskan ujung elektroda pada permukaan benda kerja yang akan dilas. seperti menyalakan batang korek, bila busur sudah jadi, pertahankan nyala tersebut untuk pengelasan.

B. pesawat las DC

dengan cara menyentuhkan ujung elektroda pada permukaan benda kerja secara tegak lurus. bila sudah menyala angkat setinggi elektroda (diameter elektroda/lingkaran)

bila pengelasan belum selesai, sementara elektroda sudah habis, maka elektroda harus diganti dan busur dinyalakan lagi dengan cara sebagai berikut :

jalur las harus dibersihkan dari terak las

nyala busur las +10mm dari jalur las tadi

setelah busur las terjadi cepat-cepatlah busur las di tarik kebelakang di tempat busur las terhenti

lanjutkan pengelasan sampai panjang yang di tentukan

2. pengaruh panjang busur

panjang busur juga akan mempengaruhi hasil pengelasan :
A. bila panjang busur tepat L=D, maka cairan elektroda akan mengalir dan mengendap dengan baik. sehingga akan menghasilkan rigi-rigi las yang halus dan baik, serta percikan teraknya halus.

B. bila busur terlalu panjang L>D, maka cairan elektroda akan mengalir dan menyebar. sehingga akan menghasilkan rigi-rigi las yang kasar, tembusannya dangkal dan percikan teraknya kasar serta keluar dari jalur las.

C. bila busur terlalu pendek L<D, busur yang terjadi sukar dipelihara sehingga sering terjadi pembekuan pada ujung elektroda yang mengakibatkan rigi-rigi las tidak rata, tembusan las tidak baik dan percikan teraknya kasar serta berbentuk bola.

3. gerakan dan pengaruh kecepatan elektroda pada hasil las

A. gerakan elektroda

pada waktu mengelas elektroda harus digerakkan agar memperoleh dampak yang diinginkan, gerakan elektroda itu diantaranya adalah :

gerakan arah turun sepanjang sumbu elektroda, gerakan ini dilakukan untuk mengatur jarak busur listrik agar tetap.

gerakan ayunan elektroda, gerakan ini fungsinya untuk mengatur lebar jalur las yang dikehendaki.

gerakan ayunan segitiga/zigzag, gerakan ini fungsinya untuk mendapatkan penembusan yang baik diantara dua celah plat.

B. pengaruh kecepatan elektroda pada hasil las

kecepatan tangan menarik atau mendorong elektroda pada waktu mengelas harus stabil, sehingga akan memperoleh rigi-rigi las yang rata dan halus dengan penembusan yang baik jika elektroda digerakkan trlalu cepat, maka pemanasan bahan dasar kurang, sehigga akan diperoleh rigi-rigi las yang kecil dengan penembusan dangkal. jika elektroda digerakkan terlalu lambat, maka akan diperoleh rigi-rigi las yang lebar dan kuat dengan penembusan yang dalam. bahkan kadang-kadang menimbulkan kerusakan pada sisi las atau yang sering disebut under cut.

semoga tips di atas berguna,

kami juga menerima jasa pengelasan dengan bahan apapun ( untuk info bahan bisa menghubungi contact dibawah)

Bapak Yosep
MEKAR JAYA

Lindeteves Trade Center Lantai SB/E2

Phone : +62 21 628 9566 Fax : +62 21 628 9566
Hp : +628 22 99182338

email :mekarjayabesi@gmail.com
website : http://www.mekarjayamaju.blogspot.com

Terima Jasa Las

Kini kami hadir untuk memudahkan anda untuk mencari jasa las.

Berbekal dari pengalaman kami di bidang pengelasan dan tau akan jenis-jenis bahan las, serta didukung oleh para tenaga ahli yg berpengalaman dibidangnya dan keterampilan dalam menghasilkan dan membuat produk yang berkualitas dan terjamin mutunya, dengan kepercayaan dari pada konsumen sehingga kami telah berdiri lebih dari 15 tahun untuk melayani berbagai macam konsumen, diantaranya Kontraktor ,Hotel, Apartemen, Sekolah dan lain sebagainya, dalam memenuhi permintaan atau pemesanan yang sesuai dengan yang diharapkan oleh konsumen.

Berikut adalah produk yang kami tawarkan kepada anda:
Pintu, Pagar, Teralis, Tangga Putar, Canopy, Besi Tempa, Aluminum, Stainless steel, Konstruksi Baja, Billboard atau Reklame,  dan menerima reparasi / service

Apabila anda tertarik dengan jasa atau produk kami, silahkan untuk menghubungi kami segera, harga dijamin murah dengan hasil yang wah!!!!

Contact Person:

Bapak Yosep
MEKAR JAYA

Lindeteves Trade Center Lantai SB/E2

Phone : +62 21 628 9566 Fax : +62 21 628 9566
Hp : +628 22 99182338

email :mekarjayabesi@gmail.com
website : http://www.mekarjayamaju.blogspot.com

Pembuatan Railing Tangga

Railing tangga biasanya ditempatkan pada bagian dalam bangunan, railing yang ditempatkan pada bagian atas teras bangunan biasa disebut railing balkon.

Fungsi utama dari railing tangga itu sendiri sebagai penyangga saat naik atau turun tangga, untuk railing balkon, sebagai penahan jatuh dari lantai yang lebih tinggi dari area properti. Namun selain sebagai fungsi utama tersebut dengan sentuhan seni menciptakan beberapa model railing tangga sehingga bagian interior atau eksterior suatu properti semakin indah dipandang.

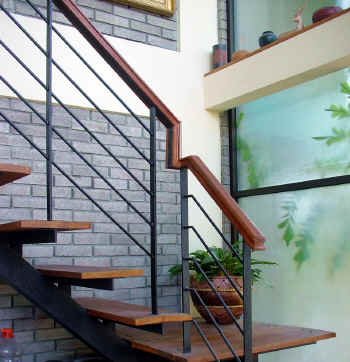

Beberapa contoh model railing tangga pada gambar dibawah ini

untuk masalah harga, kami sangat bersaing, dan ga membuat kantong anda bolong,,

harga murah, rumah anda cantik,

Untuk Info Pemesanan dan Pertanyaan Dapat menghubungi Kami di

MEKAR JAYA

Lindeteves Trade Center Lantai SB/E2

Phone : +62 21 628 9566 Fax : +62 21 628 9566
Hp : +628 22 99182338

Bapak Yosep

Menerima Jasa Pembuatan Canopy

Kanopi merupakan salah satu pelengkap pada sebuah rumah, yang letaknya biasanya di bagian terdepan yaitu teras rumah. Karena letaknya yang langsung terlihat tersebut maka sudah semestinya desain kanopi perlu diperhatikan. Keindahan bentuk dan juga perpaduan warna harus diatur agar rumah terlihat rapi dan indah. Selain itu, fungsi dari kanopi sendiri tentu juga tidak boleh diabaikan. Selain menambah keindahan desain rumah minimalis anda fungsi dari kanopi sendiri adalah untuk melindungi bagian dibawahnya dari sinar matahari dan juga hujan.

Selain beberapa hal diatas, yang biasanya juga tak luput dari perhatian atau pertimbangan seseorang yang sedang membangun atau berencana membuat kanopi adalah mengenai harganya.Harga kanopi minimalis murah tentu banyak diminati atau diharapkan oleh kebanyakan orang. Jika bisa, tentunya kebanyakan orang ingin memiliki kanopi minimalis yang bagus dan indah, dengan harga yang relatif murah. Nah bagi anda yang mungkin saat ini sedang mencari ide desain kanopi minimalis untuk rumah anda, beberapa contoh gambar kanopi dibawah ini mungkin bisa anda jadikan referensi.

Untuk Info Pemesanan dan Pertanyaan Dapat menghubungi Kami di

MEKAR JAYA

Lindeteves Trade Center Lantai SB/E2

Phone : +62 21 628 9566 Fax : +62 21 628 9566

Hp : +628 22 99182338

Bapak Yosep

Menerima Jasa Pembuatan Pagar Stainlees Steel dan Besi

Kami menerima pembuatan Pagar Stainless Steel Modern,

sesuai dengan permintaan pelanggan,

adapun harga bersaing dan ga bikin kantong bolong loh.

Untuk Info Pemesanan dan Pertanyaan Dapat menghubungi Kami di

MEKAR JAYA

Lindeteves Trade Center Lantai SB/E2

Phone : +62 21 628 9566 Fax : +62 21 628 9566

Hp : +628 22 99182338

Bapak Yosep

Fitting

Fitting
Fittings diperlukan untuk mengubah arah baik 450 maupun 900, dan melakukan percabangan, maupun merubah diameter aliran.

• Jenis-jenis alat penyambung :
pada dasarnya alat penyambung ini dikelompokkan dalam dua bagian :

A. Jenis sambungan dengan pengelasan :
1. 45 derajat elbow
2. 90 derajat elbow
3. 180 derajat elbow
4. Concentric reducer (pemerkecil sepusat)
5. Eccentric reducer ( pemerkecil tak sepusat)
6. Tee
7. Cross (silang)
8. Cap (tutup)
9. Red Tee (pemerkecil tee)
10. Swage concentric BSE (sweg sepusat ujung bevel)
11. Swage eccentric (sweg tak sepusat ujung bevel)

B. Jenis sambungan dengan ulir
1. Bushing (paking)
2. Cap (tutup)
3. Coupling
4. Red coupling (kopling pemerkecil)
5. 45 derajat elbow
6. 95 derajat elbow
7. 45 derajat lateral
8. Reducer (pemerkecil)
9. Tee
10. Red Tee
11. Cross (silang)
12. Plug (sumbat)
13. Union
14. Swage concentric (sweg sepusat)
15. Swage eccentric (sweg tak sepusat)

Ada beberapa cara penyambungan fittings, yaitu:
a. Butt-weld (BW)
Digunakan pada secara luas untuk proses, keperluan umum, dsb. Cocok untuk pipa dan fitting berukuran besar,

dengan reliabilitas yang tinggi (leak-proof). Prosedur fabrikasinya adalah dengan menyatukan masing-masing ujung sambungan (bevel), diluruskan (align), tack-weld, lalu las kontinu. Beberapa contoh fitting yang menggunakan BW antara lain:
• BW Tee, dipakai untuk membuat percabangan 900 dari pipa utama. Cabang dapat berukuran lebih kecil (reduced tee) atau sama dengan pipa utama (equal tee)
• Stub-in digunakan untuk membuat cabang langsung ke pipa utama. Cabang berukuran lebih kecil.
• Weldolet digunakan untuk membuat percabangan 900 pada pipa utama.
• Elbolet digunakan untuk membuat percabangan tangensial pada suatu elbow.
• Sweepolet digunakan untuk membuat percabangan 900. Umumnya dipakai pada pipa transmisi dan distribusi (pipe line system)

b. Socket-weld (SW)
SW digunakan untuk ukuran kecil (dibawah 2�). Ujung pipa dibuat rata, lalu didorong masuk ke dalam fitting, valve atau flange. Dibandingkan dengan BW, SW memiliki kelebihan dalam hal penyambungan dan pelurusan yang lebih mudah, terutama untuk ukuran kecil. Tetapi, adanya sisa jarak 1/16 in antara pertemuan ujung pipa dan fittings, valve, atau flange dapat menyebabkan kantung cairan. Penggunaan SW juga dilarang per ASME B31.1.0-1967 jika terdapat erosi atau korosi cresive.
Beberapa contoh SW fittings:
- Ful-coupling untuk menyambung pipa ke pipa
- Swage Nipples (Plain Both Ends/PBE) digunakan untuk menyambung SW item ke BW pipa atau fitting berukuran lebih besar
- SW Elbow digunakan untuk menghasilkan perubahan arah 900 atau 450.
- Nipolet digunakan untuk sambungan ke valve berukuran kecil.
- SW Tee dipakai untuk membuat percabangan 900 dari pipa utama. Cabang dapat berukuran lebih kecil (reduced tee) atau sama dengan pipa utama (equal tee)
- Sockolet digunakan untuk membuat percabangan 900 pada pipa utama.
- SW elbowlet digunakan untuk membuat percabangan tangensial pada suatu elbow

c. Screwed
Seperti SW, screwed piping digunakan untuk pipa berukuran kecil. Umumnya tidak dipakai untuk proses, meskipun mungkin pressure-temperature ratingnya memenuhi. SW dan screwed fitting umumnya berkelas 2000, 3000, dan 6000 PSI.

d. Quick Connector and Couplings
Digunakan baik untuk koneksi permanen atau sementara, tergantung pada kondisi servis, dan jenis sambungan. Biasanya cocok dipakai pada saat perbaikan jalur, dan modifikasi proses.

3. Valve (Klep, Katup)
Valve atau sering disini disebut sebagai katup (terjemahan resmi mungkin) juga disebut Klep (terjemahan Bengkel) adalah piranti yang berfungsi mengatur aliran suatu fluida (baik berupa gas, cair, padatan atau mixed sekalian). Biasanya Valve terpasang dengan istem perpipaan karena di sistem perpipaan itulah fluida mengalir.

Menurut fungsinya, valve dapat dibedakan menjadi :

1.Stop valves : buka-tutup aliran.
Contoh : globe valve, gate valve, ball valve, butterfly valve

2. Regulating valves : mengatur laju, debit dan tekanan aliran
Contoh : non return valve, pressure reducing valve

3. Safety valves : mengatur tekanan (jika berlebih maupun kekurangan). Biasanya hal ini terkait dengan nilai ambang tekanan maksimum atau minimum pada sistem.
Contoh : relief valve, back pressure valve

Fungsi valve :
v Untuk menutup dan membuka aliran. Syarat : ketika terbuka, memiliki hambatan aliran dan pressure loss yang minimum. Contoh : Gate, plug, ball, atau buttenfly valve.
 Untukv mengatur aliran. Dengan memberikan tahanan terhadap aliran baik denganperubahan arah atau dengan menggunakan suatu harnbatan, atau kombinasi keduanya.Contoh : Globe, angle, needle, dnd butterfly valve
 Untukv mencegah aliran balik (Back-Flow). Biasanya menggunakan check valve (lift check dan swing check) , Valve Ini tetap terbuka oleh aliran fluida, dan akan tertutup oleh gravitasi atau adanya aliran yang Derlawanan arah.
 Untukv mengatur tekanan. Dalam beberapa aplikasi, tekanan yang masuk atau line pressure harus dikurangi untuk rnencapai tekanan service yang diinginkan Biasanya menggunakan pressure-reducing valve atau regulator.
v Untuk pressure relief. Relief valve digunakan jika adanya tekanan yang berlebihan dalam sistem akan menyebabkan kerusakan atau kegagalan. Safety valve pada umunya menggunakan per (spring- loaded). Valve akan membuka jika tekanan melebihi batas yang sudah ditentukan. Jenis khusus safety valve menggunaka n rupture disk yang akan hancur jika tekanannya melebihi batas tekanan disk.

Jenis –Jenis valves:
 GLOBE valvesØ
Hanya digunakan sbg stop valve, biasanya digunakan untuk tekanan yg sangat tinggi. Buka tutup katup dilakukan dengan memutar roda engkol (untuk tipe manual).

 GATE valvesØ
Gate valve digunakan untuk membuka dan menutup aliran dan tidak digunakan untuk tekanan tinggi serta memberikan pressure drop yg lebih rendah. Selain itu Gate valves juga dapat difungsikan untuk mengontrol tekanan dan debit aliran. Relative lebih murah daripada Globe valve. Disebut gate karena ada kayak gerbang yg naik turun.

 BALL valvesØ
Hanya digunakan sebagai stop valve untuk tekanan rendah saja. Memberikan pressure drop yang lebih rendah namun tidak dapat digunakan untuk mengatur tekanan dan kapasitas aliran.

 BUTTERFLY valvesØ
Hanya digunakan sebagai stop valve untuk tekanan rendah saja. Memberikan pressure drop yang paling rendah (dibanding kawan2-nya sesama stop valve) dan tidak dapat digunakan untuk mengatur tekanan dan kapasitas aliran.

 NON RETURN valvesØ
Disebut juga check valve. Valve jenis ini digunakan pada tekanan rendah. Terdapat dua tipe check valve yaitu lift check valve dan swing check valve. Check valve didesain untuk mencegal, terjadinya aliran balik. Jenis-jenis check valve, yaitu: lift check, swing check, dan ball check. Yang paling banyak digunakan adalah swing check, Lift atau poppet atau piston check sering digunakan pada pipeline vertikal. Gaya gravitasi menggerakkan salah satu bagian dalam memfungsikan check valve dan posisi valve harus selalu diperhitungkan. L'ft dan ball check harus dipasang sedemikian rupa sehingga arah lift vertical Swing check ditempatkan untuk memastikan flappe selalu tertutup dengan bebas dengan gaya gravitasi. Lift check digunakan untuk tekanan tinggi dengan kecepatan aliran yang tinggi.

 SAFETY valvesØ
Disebut juga Relief Valve, biasanya safety valve ini bias diatur seberapa batasan tekanan yang dapat terjadi (disesuaikan dengan keinginan). safety valve digunakan untuk mencegah terjadinya overpressure pada sisterm proses dan piping dan mencegah terjadinya (erusakan pada peralatan dan piping. Ada dua jenis safety valve, yaitu relief valve dan pop valve. Kedua jenis valve ini membuka secara cepat. Relief valve terutama digunakan untuk membebaska tekanan berlebih pada liquid service. Pop valve digunakan pada aplikasi tekanan tinggi (balanced type). Kedua valve ini sebaiknya tidak dipakai jika :
1. Fluida bersifat korosif pada komponen valve
2. Melibatkan back-pressure
3. Memerlukan piping pengeluaran ke remote location
4. Melibatkan pressure contol atau bypass valve
Jenis khusus dari pressure relief device adalah menggunakan rupture disk. Disk didesain akan hancur dengan sendirinya pada tekanan tertentu yang sudah ditetapkan sebelumnya. Valve jenis ini memiliki sangat menguntungkan jika harus segera melepaskan sejumlah besar gas atau liquid clalam waktu yang singkat.

 NEEDLE valve (katup jarum)Ø
Biasanya digunakan untuk instrument, gage, dan meter line service. Valve ini dapat digunakan untuk throttling dengan sangat akurat dan juga dapat digunakan pada tekanan dan/atau temperatur tinggi.

 DIAPHRAGMA valve (katup diaphragma)Ø
Fungsi untuk membuka & menutup dengan diaphragma. Kelebihan valve ini dibandingkan dengan jenis valve yang lain adalah menghasilkan aliran tanpa riak (tenang/smooth) dan fluida mengalir tanpa tahanan. Valve ini sangat baik untuk flow control dan penutupan aliran yang sangat rapat, meskipun di dalam pipeline terkandung suspended solid, Valve ini dapat digunakan untuk berbagai aplikasi secaraluar biasa (extraordinarily) karena fleksibilitas pemasangan dan banyak pilihan material untuk body lining, dan diaphragm. Diaphragm valve biasanya digunakan di berbagai industri untuk mengatasi masalah korosi, abrasi, kontamina penyumbatan, kebocoran, dan valve maintenance. Valve ini cocok untuk fluida korosif, viscous materials, vibrous slurries, sludges, solids in suspension, minuman makanan semifluida, air, gas, dan udara bertekanan. Untuk aplikasi pada fluida yang korosif, diaphragm valve terbuat dari stainless steel atau plastik PVC, atau dilapis dengan glass, rubber, lead, plastik, titanium, dll.

Kami menjual berbagai jenis Pipa, Plat, Holo, Strip, Siku, As, Behel, Kawat, Wiremesh, Ball Valve, Strainer, Union/Watermur, Kniee, Sanitary Valve, Flange JIS, PN RF S.o WN, Solonoid valve, Swagelok Valve, Sanitary Instalasi, Fitting.

Untuk Info Pemesanan dan Pertanyaan Dapat menghubungi Kami di

MEKAR JAYA

Lindeteves Trade Center Lantai SB/E2

Phone : +62 21 628 9566 Fax : +62 21 628 9566

Hp : +628 22 99182338

Bapak Yosep

Jenis Pipa

Pipa

Dari sekian jenis pembuatan pipa secara umum dapat dikelompokkan menjadi dua bagian yaitu :
1. Jenis pipa tanpa sambungan (pembuatan pipa tanpa sambungan pengelasan)
2. Jenis pipa dengan sambungan (pembuatan pipa dengan pengelasan)

Bahan-bahan pipa secara umum :
Bahan-bahan pipa yg dimaksud disini adalah struktur bahan baru pipa tersebut yg dapat dibagi secara umum yaitu Carbon steel, Carbon Moly, Galvanees, Ferro Nikel, Stainless Steel, PVC (Paralon), Chrom Moly

bahan-bahan pipa secara khusus dapat dikelompokkan yaitu Vibre Glass, Aluminium (Aluminium), Wrought Iron (besi tanpa tempa), Cooper (Tembaga), Red Brass (kuningan merah), Nickel chrom iron = inconel (besi timah chrom)

Komponen perpipaan :
Komponen perpipaan harus dibuat berdasarkan spesifikasi standar yg terdaftar dalam simbol dan kode yg telah dibuat atau dipilih sebelumnya.
Komponen perpipaan yg dimaksud disini meliputi
1. Pipes (pipa-pipa)
2. Flanges ( flens-flens)
3. Fittings (sambungan)
4. Valves (katup-katup)
5. Boltings (baut-baut)
6. Gasket
7. Specials items

Jenis-jenis pipa terdiri dari :

1. Wrought Seamless Pipe
Material :
- Ferrous/Steel
- Ukurannya sampai dengan 26 in. OD
- Aluminum and Aluminum Alloys
- Copper and Copper Alloys
- Nickel and Nickel Alloys
- Titanium and Titanium Alloy

2. Forged Pipe

untuk pipa dengan ukuran diameter yang lebih besar dan dinding yang lebih tebal". Seamless rnemiliki keterbatasan biaya dan penalatan, sehingga tidak dibuat dalam ukuran yang besar

a. Forged and Bored Pipe
Batang (billetlingot) baja dipanaskan sampal 2300"F (12600C) kemudian diulurldipanjangkan dengan ditempa sehingga diameternya 1 in. lebih besar dari diameter akhir yang diinginkan. Kemudian billet dilewatkan ke mesin bubut untuk dibuang kelebihannya sehingga diameter luarnya sesuai yang diinginkan. Bagian dalam kemudian di bor dari salah satu atau kedua ujung pipa hingga mencapai diameter dalam tertentu. Dengan proses ini, dihasilkan pipa secara komersial dengan diameter 10-30 in dan ketebalan ITz-4 in, Telah dihasilkan pula pipa dengan panjang 50 ft (I5,24 m) dan berat 100 ton.

b. Hollow Forged Pipe
Dihasilkan langsung dari batang baja yang dilelehkan dalam sebuah electric arc furnace. Secara komersial dihasilkan pipa dengan diameter 10-30 in dan ketebal t1/z-4 in.Metode Forging ini belum digunakan untuk menghasilkan nonferrous-pipe secara komersial.

3.Welded Pipe
Material :
- Ferrous
- Aluminum and Aluminum Alloys
- Copper and Copper Alloys
- Nickel Alloys
- Titanium and Titanium Alloys
Proses untuk ferrous pipe:
- Furnace-welded Pipe
- Fusion Welded Pipe :

4. Wrought-Iron Pipe
Merupakan logam ferrous dua komponen terdiri dari besi (iron) dengan kemurnian tinggi dan glasslike iron silicat slag sampai 3o/o berat dari material. Besi silika terdistribusi merata di seluruh logam dasar dalam bentuk serat-serat panjang sebanyak 250,000 per in2 Keseragaman penyebaran besi silikat mempengaruhi ketahanan korosi dari wrought-iron tersebut. Wrought-iron dibuat dengan diameter 1/B - 24 in.

5. Cast Steel Pipe
Material :
 Ferrousü
 Nonferrousü (secara komersial : Nickel and high-nickel-alloys)
Cara pembuatan:
- Static casting : terbatas pada ukuran pipa yang relative pendek. Misalnya valve dan fitting dibuat menggunakan sand casting
- Centrifugal casting : Lelehan baja yang dihasilkan dari electric arc atau induction furnace, dimasukkan ke dalam cetakan yang berputar dan kemudian logam akan memadat di bawah tekanan dari gaya sentrifugal.
Jenis-jenis mold :
- Mold yang mengandung rammed sand with binder
- Mold dengan permukaan keramik
- Mold logarn permanent
Produk pipa :
- diameter luar 4-54 in.
- panjang sampai 30 ft (9,14 m)
- digunakan pada temperature dan tekanan tinggi (1050oF dan 800 psi)

6. Cast-Iron Pipe
Biasanya relative berumur panjang karena memilik dinding yang berat (tebal) dan secara inheren memilik ketahanan korosi internal dan eksternal yang bagus. Pada umumnya digunakan untuk system distribusi air dan gas dan jalur pembuangan limbah di kota yang biasanya ditanam di bawah jalan aspal. oleh karena itu perlu pipa yang berumur panjang agar tidak sering terjadi pembongkaran jalan untuk perbaikan atau penggantian pipa. Spesifikasi cast-iron pipe diatur oleh Federal Specificati WW-P-4?Lb, Pipe, Cast-iron, Pressure (untuk air dan cairan lainnya).

PIPE AND TUBE
Klasifikasi berdasarkan aplikasiny :

1. PIPE
Berdasarkan klasifikasi pengguna (user), pipa dapat dikelompokkan menjadi 6,

1. Standard pipe
Mechanical seruice pipe Untuk kepentingan structural dan mekanikal. Berdasarkan ketebalan dinding, dibagi menjadi 3 kelas, yaitu standard weight, extra strong, double extra strong. Ada dalam bentuk seamless dan welded. Berdiameter sampai 12 in, OD.
Refrigeration pipe untuk membawa refrigerant, Berdiameter 3/+ - 2in.
Dry-kiln pipe Digunakan di industri kayu.

2. Pressure pipe
Digunakan untuk membawa fluida atau gas pada tekanan atau temperature normal, subzero/ atau tinggi. Berukuran Ll8 in. nominal size sampai 36 in. actual OD dengan berbagai ketebalan dinding.

3. Line Pipe
Dihasilkan dalam bentuk welded dan seamless Berukuran 1/8 in. nominal OD sampai 36 in. actual OD. Digunakan untuk membawa gas, minyak atau air.

4. Water-well pipe
Diproduksi dalam bentuk welded atau seam[ess dengan bahan steel. Digunakan untuk membawa air untuk digunakan diperkotaan maupun industri. Berukuran 1/8 - 96 in. dengan berbagai ketebalan dinding.

5. Oil country goods
Casing digunakan sebagai structural retainer untuk dinding sumur minyak atau gas dan juga untgk mengeluarkan fluida yang tidak diinginkan, dan untuk melindungi dan mengalirkan minyak atau gas dari sumber di bawah permukaan menuju permukaan tanah. Casing dihasilkan dalam ukuran 4 1/2 - 20 in . OD.
Ukuran Standar Pipa
- Diameter LZ in. dan kurang dari L2 in. memiliki nomin size yang menyatakan mendekati diameter dalam dari pipa standar. Diameter luar nominal sudah standar dengan mengabaikan berat. Penambahan ketebal dinding berarti akan memperkecil diameter dalam. Standarisasi pipa diatas 12 in. beralasarkan pada diameter luar actual, ketebalan dindi,rg, dan berat per ft.

2, PRESSURE TUBING
Aplikasi : melibatkan penggunaan panas eksternal, seperti pada boiler atau superheater. Biasanya terbuat dari steel yang dihasilkan dari proses open-hearth, basic oxygen, atau electric furnace.

3. MECHANICAL TUBING
Diklasifikasikan berdasarkan metode manufaktur.
- Seamless Tube Berukuran 0. L87 in-10,75 in OD
- Welded Tube

Pemilihan bahan :
Pemilihan bahan perpipaan haruslah disesuaikan dengan pembuatan teknik perpipaan dan hal ini dapat dilihat pada ASTM serta ANSI dalam pembagian sebagai berikut
1. Perpipaan untuk pembangkit tenaga
2. Perpipaan untuk industri bahan migas
3. Perpipaan untuk penyulingan minyak mentah
4. Perpipaan untuk pengangkutan minyak
5. Perpipaan untuk proses pendinginan
6. Perpipaan untuk tenaga nuklir
7. Perpipaan untuk distribusi dan transmisi gas
Selain dari penggunaan instalasi atau konstruksi seperti diterangkan diatas perlu pula diketahui Jenis aliran temperatur, sifat korosi, Faktor gaya serta kebutuhan lainnya dari aliran serta pipanya.

Macam Sambungan Perpipaan :
Sambungan perpipaan dapat dikelompokkan sebagai berikut :
1. Sambungan dengan menggunakan pengelasan
2. Sambungan dengan menggunakan ulir
Selain sambungan seperti diatas terdapat pula penyambungan khusus dengan menggunakan pengeleman (perekatan) serta pengkleman (untuk pipa plsatik dan pipa vibre glass). Pada pengilangan umumnya pipa bertekanan rendah dan pipa dibawah 2″ sajalah yg menggunakan sambungan ulir.

Tipe sambungan cabang:
Tipe sambungan cabang (branch connection)dapat dikelompokkan sbb:
1. Sambungan langsung (stub in)
2. Sambungan dengan menggunakan fittings (alat penyambung)
3. Sambungan dengan menggunakan flanges (flens-flens)
Tipe sambungan cabang dapat pula ditentukan pada spesifikasi yg telah dibuat sebelum mendesain atau dapat pula dihitung berdasarkan perhitungan kekuatan, kebutuhan, dengan tidak melupakan faktor efektifitasnya. Sambungan cabang itu sendiri merupakan sambungan antara pipa dengan pipa, misal sambungan antara header dengan cabang yg lain apakah memerlukan alat bantu penyambung lainnya atau dapat dihubungkan secara langsung, hal ini tergantung kebutuhan serta perhitungan kekuatan.

Diameter, Ketebalan, Schedule :
Spesifikasi umum dapat dilihat pada ASTM (American Society of Testing Materials).Dimana disitu diterangkan mengenai Diameter, Ketebalan serta schedule pipa. Diameter Luar (Outside Diameter), ditetapkan sama walaupun ketebalan (thickness)berbeda untuk tiap schedule. Diameter dalam (Inside Diameter), ditetapkan berbeda untuk setiap schedule. Diameter Nominal adalah diameter pipa yg dipilih untuk pemasangan ataupun perdagangan (commodity). Ketebalan dan schedule, sangatlah berhubungan, hal ini karena ketebalan pipa tergantung daripada schedule pipa itu sendiri.

• Schedule pipa ini dapat dikelompokkan sebagai berikut :
1. Schedule 5, 10 , 20, 30, 40, 60, 80, 100, 120, 160.
2. Schedule standard
3. Schedule Extra strong (XS)
4. Schedule double Extra Strong (XXS)
5. Schedule special

• Perbedaan-perbedaan schedule ini dibuat guna :
1. Menahan internal pressure dari aliran
2. Kekuatan dari material itu sendiri (Strength of material)
3. Mengatasi karat
4. Mengatasi kegetasan pipa.
Untuk melihat ukuran diameter, ketebalan, dan schedule dapat dipelajari tabel-tabel
 Alat-alat khusus:Ø
Alat-alat khusus dalam bab ini hanya membicarakan mengenai saringan (strainer) dan alat perangkap uap (steam Trap).
1. Saringan (strainer)
saringan (strainer) gunanya adalah sebagai alat penyaring kotoran baik yg berupa padat, cair atau gas. Alat penyaring ini digunakan pada jalur pipa guna menyaring kotoran pada aliran sehingga aliaran yg akan diproses atau hasil proses lebih baik mutunya.

Tipe-tipe alat penyaring ini dapat dibagi menjadi :
1. Tipe T. Tipe ini digunakan secara umum untuk memperluas ruang dan meredusir tekanan pada jalur pipa
2. Tipe Y
3. Tipe sementara
4. Tipe datar
2. Perangkap Uap (steam Trap):
Steam Trap merupakan alat yg digunakan untuk menyingkirkan air dari uap, dimana air ini tidak ada gunaya bahkan akan memberikan hambatan pada aliran uap atau dapat menimbulkan kerugian lainnya. Perangkap uap ini ditempatkan pada tempat terendah dari suatu jalur perpipaan atau dipasang pada kantung pipa yg disebut Drip Leg.
Cara Kerja:
1. Steam Trap pada daerah jalur pipa yg terendah dimana disitu dianggap air mungkin telah menggantungkan pada kantung pipa (Drip Leg)
2. Steam trap ini akan mengosongkan air ke sistem uap yg mempunyai tekanan lebih rendah
3. Sistem perangkap yg tertutup didalam pengosongan air menggunakan katup-katup pada sisi perangkap tersebut.
4. Gunakan saringan seandainya sistem perangkap ini belum menggunakannya. Pasang katup uji untuk pembuangannya selama pengetesan aliran (start up).

VENT dan DRAIN
Vent adalah suatu alat pembuangan gas, udara atau uap air. sedangkan drain adalah suatu alat pembuangan zat cair. Pada sistem pembuangan yg terdapat pada pipa atau equipment, Vent dan Drain dalam cara kerjanya dapat dibagi dua bagian yaitu : bekerja dan tidak bekerja.
Untuk Vent dan Drain yg dikelompokkan bekerja, dimaksudkan bahwa peralatan ini digunakan pada pipa atau equipment dalam keadaan bekerja dalam jangka waktu lama atau terus menerus. Vent dan Drain dikelompokkan tidak bekerja hanya digunakan pada waktu tertentu saja, misalnya pada saat pengetesan, start up atau shut down. Untuk Vent dan Drain pemasangannya haruslah disetujui piping engineering group terlebih dahulu, baik mengenai pemakaiannya maupun penempatannya. Selain itu harus pula diperhatikan pemasangan sumbat pada katupnya seperti plug atau blind flange. Untuk hal yg khusus yaitu aliran yg mempunyai tingkat bahaya tinggi, penempatannya dan penggunaannya harus benar-benar diperhitungkan serta dikontrol pelaksanaannya.

Cara Penempatan Lokasi Vent dan Drain
Penempatan vent dan drain haruslah benar-benar diperhitungkan sehingga penggunaannya benar-benar efektif serta aman. Jangan sampai pemasangan vent dan drain ini terbalik, akan hal ini akan berakibat fatal, misalnya untuk aliran beracun atau mudah terbakar.
Penempatan vent pada pipa atau equipment diusahakan pada tempat yg paling tinggi karena fungsinya sebagai pembuangan ke udara. Begitu pula pada penempatan drain haruslah pada tempat yg rendah sesuai fungsinya sebagai pembuangan cairan atau pembersihan cairan serta pembuangan kotoran pada jalur pipa atau equipment.

SISTEM PERPIPAAN DAN DETAIL
Pada dasarnya sistem pipa dan detail untuk setiap industri atau pengilangan tidaklah jauh berbeda, perbedaan-perbedaan mungkin terjadi hanya pada kondisi khusus atau batasan tertentu yg diminta pada setiap proyek.
Pabrikasi pipa dapat dilakukan pada bengkel-bengkel di lapangan atau pada suatu pembuatan pipa khusus di suatu tempat lalu dikirim kelapangan, baik melalui transportasi laut atau darat, sehingga dilapangan hanya merupakan penyambungan saja. Hal ini menguntungkan dari segi waktu, ongkos kerja dan pekerjaan dilapangan. Pemilihan keputusan untuk pabrikasi pipa di suatu bengkel dilapangan atau di suatu tempat di luar lapangan bahkan dinegara lain, memerlukan perhitungan teknis dan ekonomis secara cermat.
Pemasangan pekerjaan perpipaan dapat dikelompokkan menjadi tiga bagian sbb:
1. Pipa diatas tanah
2. Pipa dibawah tanah
3. Pipa dibawah air ( didalam air)

PEMASANGAN PIPA DI ATAS TANAH
Pemasangan ini dapat dilakukan pada rak pipa (pipe Rack), diatas penyangga penyangga pipa, atau diatas dudukan pipa (sleeper). Pada pemasangan pipa diatas tanah ini dapat pula dimasukkan pipa peralatan (equipment) yaitu yg meliputi pipa kolom dan vesel, pipa exchanger, pipa pompa dan turbin, pipa kompressor dan pipa utilitas. berikut akan dijelaskan sebagai berikut :
Pipa Kolom dan Vesel
Pipa yg akan dipasang pada kolom dan vesel harus ditempatkan secara radial disekitar kolom di bagian jalur pipa, jalan orang, platform dibagian access. Untuk pipa 18″ keatas bisa langsung dilas ke vesel, kecuali pertimbangan pemeliharaan dan akan digunakan sambungan flange. Sambungan dalam skirt tidak boleh ditempatkan katup atau flange. Penggunaan vent atmosferis berkatup dan bertudung harus disediakan pada tempat lokasi titik tertinggi dari vessel atau jalur pipa diatasnya, sedangkan drain dipasang pada tempat lokasi terendah yg akan ditentukan oleh P&ID.
Katup pelepas tekanan yg membuang kedalam sistem blowdown tertutup harus ditinggikan guna memungkinkan bagian pengeluaran pengaliran sendiri ke dalam sistem blowdown. Katup pelepas tekanan yg membuang uap ke udara bebas harus dilengkapi dengan pipa paling sedikit tiga meter diatas setiap platform dalam radius 7.5 meter, juga disediakan lubang pembuangan yg besarnya 6 mm(1/4″) dibawah pipa guna mencegah akumulasi cairan.

Pipa Exchanger
Pemasangan pipa pada exhcanger tidak boleh dipasang diatas daerah-daerah kanal, tutup shell dan fasilitas fasilitas lain yg telah terpasang pada exchanger atau handling yg suka digunakan. Ruang-ruang bebas untuk pemasangan flange exchanger harus disediakan. Spool dipasang diluar nozzle kapal guna memungkinkan pemindahan bundel pipa exchanger.
 Pipa Pompa Dan Turbinü
Pipa suction atau pipa yg mengalirkan aliran disebut juga pipa hisap harus diatur sedemikian rupa guna mencegah penurunan tekanan dan kantung uap yg dapat pula menimbulkan kavitasi pada impeler. Apabila perubahan ukuran diperlukan untuk mempercepat atau memperlambat aliran, maka reduser eksentris harus dipakai bilaman kantung tanpa vent tak dapat dihindari. Pemasangan pipa pada pompa dan turbin harus diatur sedemikian rupa, sehingga mudah untuk perawatan dan perbaikan. Hal ini penting untuk mencegah pembongkaran besar yg tak perlu pada pemeliharaan dan perbaikan pipa. Saringan permanen dan sementara harus disediakan pada inlet pompa dan turbin. Sedangkan untuk aliran panas dan dingin harus diperhatikan fleksibilitasnya, begitu pula kedudukan-kedudukan penyangga haruslah baik dan dapat mengatasi getaran-getaran yg diakibatkan motor pipa serta aliran.

Pipa Kompresor
Pemasangan pipa pada kompresor harus diatur perbaikan dan pemeliharaannya. Sambungan pipa dengan menggunakan flanges lebih diutamakan demi memperlancar jalannya perbaikan dan pemeliharaan. Pipa hisap (suction) dan buang (discharge) harus benar-benar diperhatikan fleksibilitasnya, terutama untuk temperatur rendah atau tinggi atau tekanan tinggi. Masalah getaran termasuk bagian terpenting pada pipa kompresor ini, akibat adanya beban dinamis yg berhubungan dengan kompresor ini. Karena itu masalah penyangga, guide dan anchor juga harus menjadi perhatianbagian perencana teknik.

Pipa Utilitas
Pemasangan pipa utilitas ini harus benar-benar direncanakan sehingga kebutuhan utilitas di proyek dapat terjangkau penggunaanya. Pipa utilitas seperti apa yg lain haruslah direncanakan beroperasi pada temperatur dan tekanan berapa. Perencanaan sub header haruslah dapat memenuhi daerah equipment proses atau kelompok peralatan lainnya yg memerlukan jalur utilitas. Sambungan cabang haruslah dibuat dari atas header. Apabila aliran utilitas berupa uap jangan lupa membuat kantung kantung uap pada setiap daerah titik terendah dimana aliran akan mendaki dan diperhitungkan tidak boleh lebih dari 40% tekanannya dalam jarak yg dihitung dalam feet.



Kami menjual berbagai jenis Pipa, Plat, Holo, Strip, Siku, As, Behel, Kawat, Wiremesh, Ball Valve, Strainer, Union/Watermur, Kniee, Sanitary Valve, Flange JIS, PN RF S.o WN, Solonoid valve, Swagelok Valve, Sanitary Instalasi, Fitting.

Untuk Info Pemesanan dan Pertanyaan Dapat menghubungi Kami di

MEKAR JAYA
Lindeteves Trade Center Lantai SB/E2
Phone : +62 21 628 9566 Fax : +62 21 628 9566
Hp : +628 22 99182338

Bapak Yosep
